井式电阻炉

井式电阻炉主要用于较长金属工件(杆类、长轴类)进行热处理或烧结，可以在空气中或者保护气氛（如氮气）中进行热处理操作。

设备介绍

炉体结构
1、井式电阻炉结构与一般井式炉相同，由炉体、炉盖、加热元件、装料筐、吊架和温控系统等组成。炉体外壳用钢材焊接成圆桶状，内用0.6g/cm3轻质耐火砖砌筑成竖井式炉膛，承重部位和易碰撞部位用重质耐火砖砌筑，且砌筑时泥浆中掺入适量水玻璃，提高炉衬结构强度，保温层采用硅酸铝耐火纤维、石棉板、硅藻土保温砖复合结构，提高炉体保温性能，降低炉壁温升。
该结构既可提高炉盖保温性能，又减轻了炉盖重量，有利于炉盖的启闭。炉盖的启闭是通过行车起吊来进行的。
2、炉盖与炉体的密封是通过密封槽来进行的，使用时密封槽一次注满清洁干河砂(或砂棉)即可，不必每炉添加。
3、井式电阻炉的两个加热区域，每区功率60kW，分别采用YY接法。因该电炉直径较大，为提高炉温均匀性，特在炉底布置了加热元件。加热元件的材质为0Cr25Al5合金丝，绕制成螺旋状，搁置在炉丝搁砖上，并用定制插口搁砖固定，防止其脱出搁砖。
4、装料筐搁置在炉膛底座上，材质为1Cr18Ni9Ti不锈钢板，上部四周亦有密封槽，可与装料筐盖配合密封。装料筐盖亦用1Cr18Ni9Ti不锈钢板焊接成形。为防止装料筐进出炉膛时以及炉盖的启闭时碰撞炉口砌体，特地炉口设置了一个1Cr18Ni9Ti不锈钢制作的防护圈，延长炉口砌体的使用寿命。

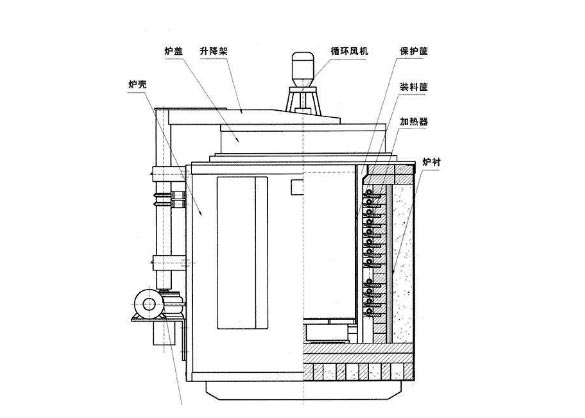

井式电阻炉结构图

设备特点
井式电阻炉可供金属材料、零件的正火、淬火、回火等热处理。以实用、新颖而著称。
1、采用全纤维炉状结构，具有优良的性能，比同规格的砖体电阻炉能耗要少很多，升温速度提高近1倍；
2、炉体轻巧通过手摇机构或电动装置可轻便的移开炉体，露出炉台，装卸料方便。
3、便于设备保养与维修，提高炉子寿命，投资少，生产率高。

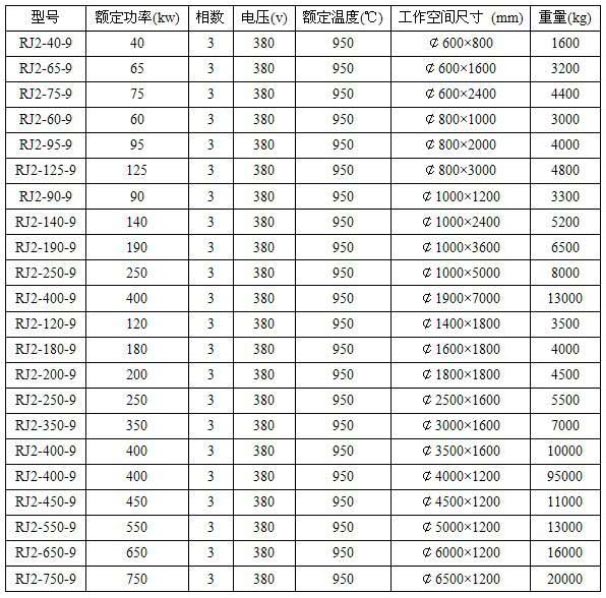

井式电阻炉型号参数图表

井式电阻炉型号参数图表
